FPCB - SINGLE SIDE 안내


제품의 특징

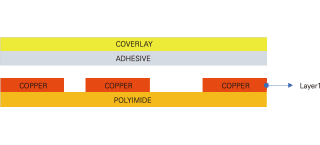

  • FPCB의 가장 기본적인 형태로서 한쪽 면에만 Land가 형성되는 구조입니다.
  • Connector Cable 및 Sub board 등 간단한 기능을 가진 제품에 적용되고, 납땜부분에 주로 보강판이 사용되는 특징이 있습니다.
  • 최근에는 fine pattern의 요구에 따른 image 기술의 정도, solder mask의 다양화 등으로 더욱 중요시 되고 있습니다.

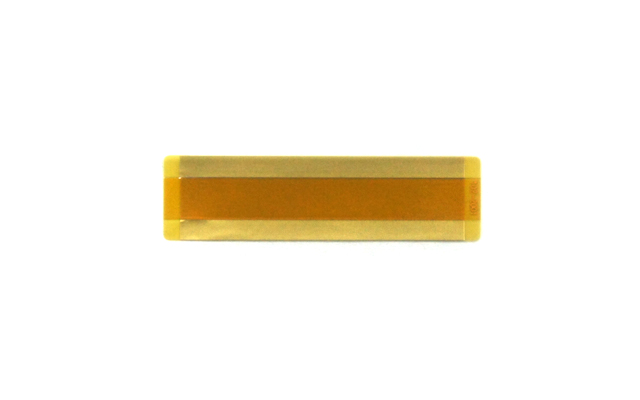

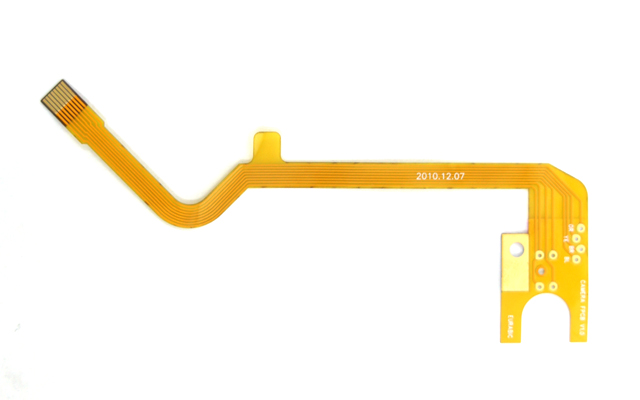

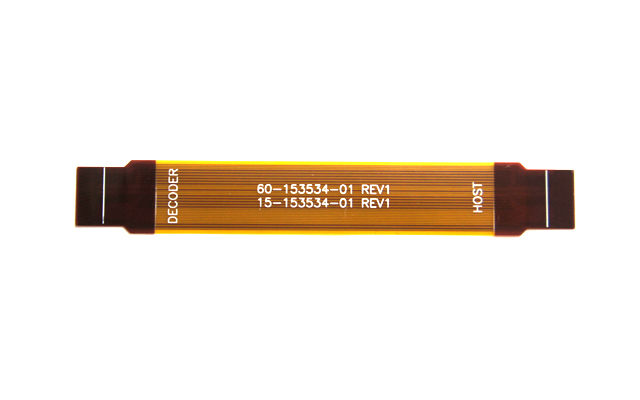

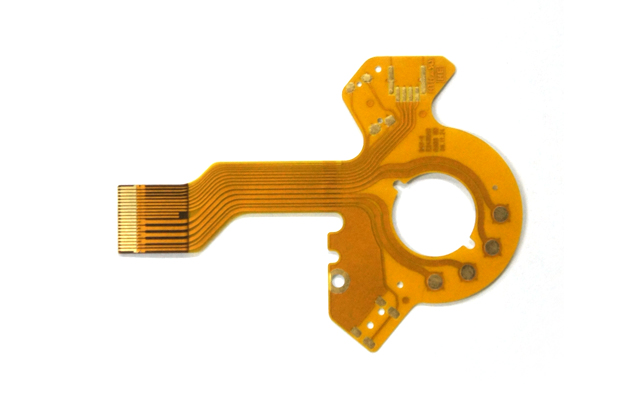

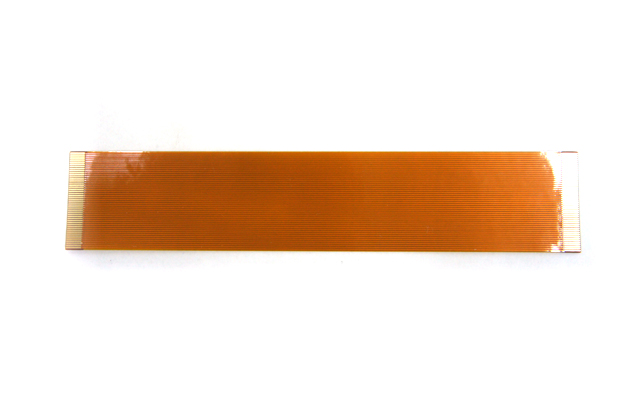

제품갤러리

제품의 사양

Layer 1 Layer
Base Material FCCL, Cover-lay
Stiffener Polyimide, PET, Epoxy
Line Width / Space 60㎛ / 60㎛
Thickness 0.07mm ~ 0.12mm
(보강판 부분 0.15mm ~ 0.37mm)
Surface Treatment Tin, Ni/Au
